Sistema fotovoltaico residencial de 14,85 kWp

Planejamento solar com 27 módulos e dois inversores.

← Todos os projetosProjeto Fotovoltaico

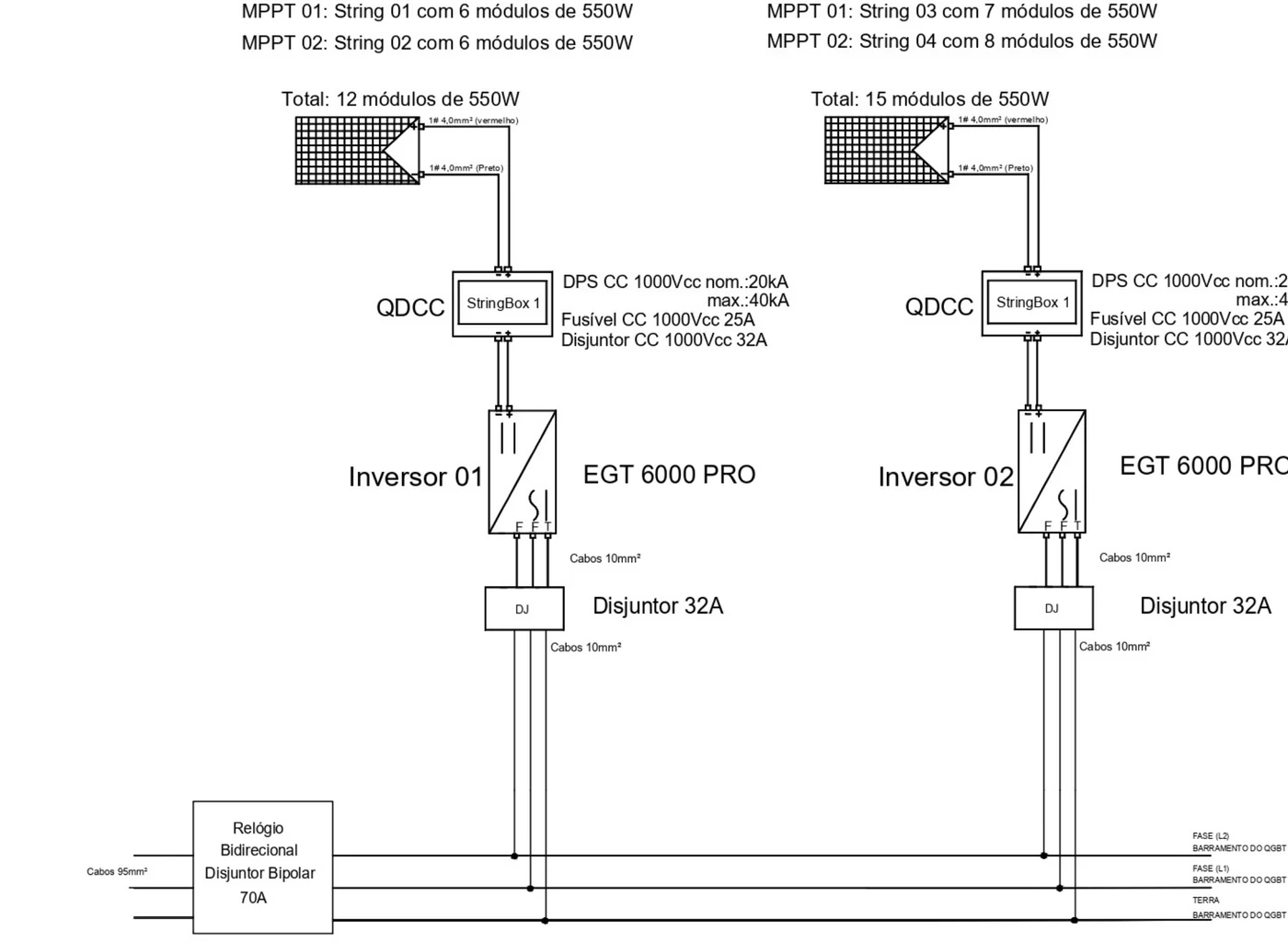

Recorte do diagrama do sistema solar de 14,85 kWp

01 / 01Recorte do projeto fornecido pela EJEL. Planta completa e identificação preservadas.

potência projetada: 14,85 kWp
módulos de 550 W: 27
inversores: 2

O contexto

O projeto contempla um sistema residencial conectado à rede, dimensionado para 14,85 kWp.

O desafio

Distribuir os módulos entre os inversores e organizar as conexões do sistema de geração.

A solução desenvolvida

A solução prevê 27 módulos de 550 W e dois inversores, cada um com dois MPPTs. Os diagramas documentam a organização das strings e sua conexão à instalação.

Entregas e resultados

A entrega registra o dimensionamento do arranjo. A geração mensal de 1.500 kWh indicada no portfólio é uma estimativa de projeto, sem comprovação de desempenho medido.

↗

Participação e parceiros

Equipe da EJEL.
